Afin d’utiliser le principe de couleur complémentaire, nous allons créer un anaglyphe, une image en 3D, basée sur deux filtres rouge et cyan (étant deux couleurs complémentaires)

Voici quelques exemples d’anaglyphes (image à regarder avec un filtre cyan et un filtre rouge).

Crédit photo :  élèves des PS2 et PS5 de l’année dernière

1. Comment créer une image 3D anaglyphe ?

Il faut prendre un appareil photo (peu importe la qualité) et prendre deux photos espacées d’environ 7 cm.

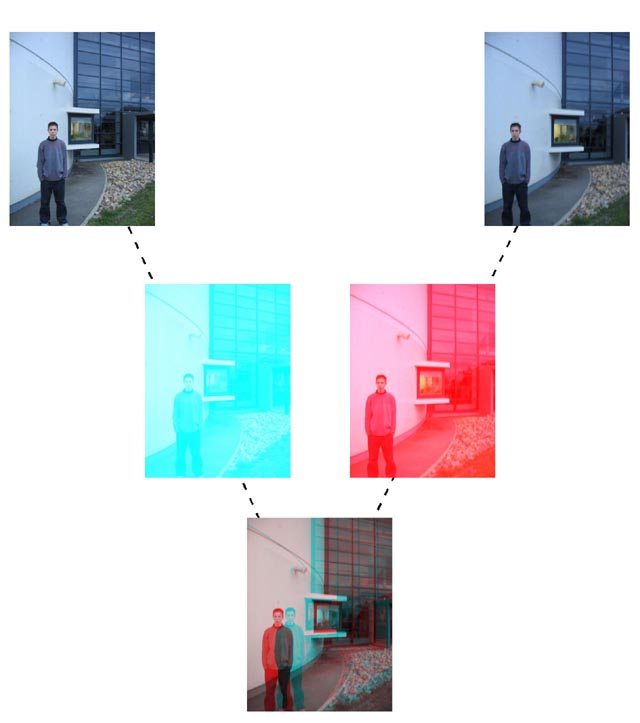

Si vous prenez des objets à moins de 50 cm de l’objectif, il faudra penser à réduire légèrement la distance de prise entre les deux photos. Prendre deux photos permet de reproduire la stéréoscopie des yeux et ainsi la création d’une profondeur sur la photo :

schema

2. Méthode pour créer un anaglyphe

On peut réaliser des anaglyphes à l’aide d’un logiciel de retouche photo et le tout en deux minutes avec la marche à suivre proposées ci-après.

Logiciel de retouche photo GIMP à télécharger (Version WindowsVersion Mac et Linux). Une version portable est aussi disponible (ici) et installable sur une clé USB pour ceux qui veulent travailler sur un PC du CDI.

Deux images pour s’entraîner (Image1, Image2)

Démarche pour créer un anaglyphe (en vidéoen version texte)

3. Envoyer vos travaux :

Les photos devront être prise avec soin afin d’obtenir une image intéressante à regarder, il faut être imaginatif. Rien ne vous empêche d’envoyer plusieurs photos.

Dans GIMP, faire fichier >> Exporter et nommez votre fichier votrenom.jpg

N’oubliez pas l’extension .jpg, cela permet de réduire la taille des fichiers image pour l’envoi.

Pour l’envoi, dans l’onglet droit de Picassciences, dans outils,

  1. cliquer sur « Envoyer un fichier »,
  2. sélectionnez votre classe
  3. Entrez les informations demandées, sélectionnez votre fichier image et cliquez sur Envoyer. Le téléchargement peut prendre plusieurs minutes en fonction de la taille de votre image et de votre connexion Internet, donc soyez patients.

Les meilleures images seront publiées sur Picassciences.

Commentaires sur: "Devoir maison les anaglyphes" (11)

  1. hyris a dit:

    bonjour, on doit faire un ou deux anaglyphes?

  2. Léa a dit:

    Bonsoir Monsieur,
    J’ai un problème avec le logiciel en lui-même, lorsque que je l’ouvre, un message s’affiche disant : »There was an error parsing the menu definition from image-menu.xml: Failed to open file ‘C:\Program Files (x86)\GIMP-2.0\share\gimp\2.0\menus\image-menu.xml’: No such file or directory ». Que faire ? (j’ai bien essayé de le désinstaller mais il ne veut pas et j’ai aussi essayé de la réinstaller mais pareil, rien ne se passe…)
    Merci d’avance, bonne fin de soirée.

  3. Julien a dit:

    Bonjour Monsieur Chardine,
    J’ai aussi un problème avec mes anaglyphes, lorsque je clique sur « Mettre en mode Addition », l’image redeviens comme elle étais au départ .. J’ai pourtant re-fait plusieurs fois, en suivant correctement chaque étapes, mais rien à faire à chaque fois je retrouve la même chose. J’ai même essayé de le faire avec une autre image, et ça ne marche pas … Que dois-je faire ? Merci d’avance.

    • Bonjour,

      Tu dois oublier une étape, tu peux regarder à la fois la vidéo mais aussi la version texte pour voir quelle étape il te manque. Comme dans un calcul, il y a plusieurs endroits où on peut se tromper,

      Bon dimanche,

      M. Chardine

  4. Kenza a dit:

    Bonjour M. Chardine
    J’ai un problème avec mes anaglyphes. Dès que j’arrive à la dernière étape, l’addition, je n’obtiens qu’un écran blanc. Que faire?

    • Bonjour,

      Il faut faire bien attention de placer les calques dans l’ordre indiqué sur la vidéo. Une erreur fréquente est l’oubli de cocher « couleur de premier plan » lors de la création des calques rouge/cyan.

      Bon dimanche,

      M. Chardine

  5. Mathilde a dit:

    Bonsoir,
    Je n’arrive pas à faire l’anaglyphe car en ouvrant le logiciel GIMP, j’ai la fenêtre « Barre d’outils » mais je n’ai pas celle de « Calques, canaux, chemins… »

    • Bonsoir,

      Pour faire apparaître la barre « Calques, canaux, chemins », il faut aller dans fenêtre >> fenêtres ancrables et choisir Calques.

      Bonne soirée,

      M. Chardine
